Băng dẫn điện che chắn EMI được thiết kế đặc biệt để đóng gói cáp và RF để ngăn chặn nhiễu xuyên âm EMI từ các dây nối dây, băng gia công kim loại độc đáo có tính linh hoạt tuyệt vời, độ bền kéo tốt và độ bám dính của chất kết dính.Nó không chỉ có thể đáp ứng các yêu cầu của EMI / ESD thông thường mà còn có thể được ứng dụng chuyên nghiệp cho việc che chắn EMI của cáp.

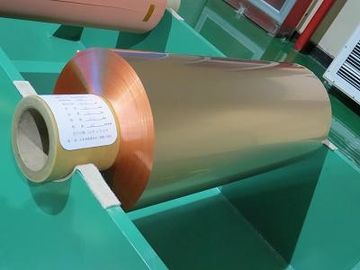

Chi tiết nhanh về Lá đồng ED:
xử lý một mặt bên lá mỏng cấu hình thấp trong trở lại / màu đỏ.
Độ dày: 0,012-0,070 mm
Chiều rộng: 5-520 mm
Chiều dài: 500-5000 M
ID: 76 mm, 152 mm
độ tinh khiết: 99,8%
Đặc điểm của lá đồng ED:
1. lá được xử lý có màu xám hoặc đỏ
2. Độ bền cao
3. Khả năng khắc tốt
4. Độ bám dính tuyệt vời để chống ăn mòn
5. Chống nứt lá bằng cách kéo dài cao ở nhiệt độ cao
6. Các sản phẩm và quy trình thân thiện với môi trường
Ứng dụng:
1. Bảng polyimide
2. Ban Epoxy
So sánh giữa lá đồng CA và lá đồng ED
1. Quy trình: lá đồng cuộn (Quy trình cán), lá đồng ED (Quy trình lắng đọng điện)
2. sức mạnh dẻo dai: lá đồng cuộn là cấu trúc tinh thể dạng vảy nên độ bền và độ dẻo dai tốt hơn lá đồng điện phân, vì vậy hầu hết các lá đồng cán được sử dụng trong bảng mạch in dẻo.
3. Chiều rộng: chiều rộng lá đồng cuộn ≤ 620mm, chiều rộng lá đồng điện phân ≤ 1380mm
4. Mật độ: lá đồng cuộn mật độ cao hơn, bề mặt tương đối mịn, thuận lợi cho việc sản xuất bảng mạch in sau khi truyền tín hiệu nhanh chóng, do đó, truyền tốc độ cao tần số cao, đường nét tốt bảng mạch in cũng được sử dụng một số lá đồng calendering.
5. Chiều rộng xử lý bề mặt:lá đồng cuộn được giới hạn bởi xử lý bề mặt Chiều rộng hiệu quả rộng nhất là 520mm.
Đóng gói: thùng gỗ
Câu hỏi thường gặp:
Q1: Đảm bảo của bạn là gì?
A: Tất cả các sản phẩm của chúng tôi có 6 tháng đảm bảo sau khi nhận hàng, nếu bất kỳ vấn đề chất lượng có thể liên hệ với chúng tôi.
Q2: Thời gian giao hàng của bạn là gì?
A: Thời gian giao hàng thông thường là 5-35 ngày làm việc.Thời gian giao hàng cụ thể phụ thuộc vào các mặt hàng và số lượng đặt hàng của bạn.
Q3: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: MOQ là 150 kg.
Q4: Bạn có thể cung cấp mẫu?
A: Chúng tôi có thể cung cấp mẫu để kiểm tra chất lượng trước khi đặt hàng số lượng lớn.Nhưng giá sẽ là giá mẫu không phải giá bán buôn.
Q5.Bạn có kiểm tra tất cả hàng hóa của bạn trước khi giao hàng không?
A: Vâng, chúng tôi có 100% kiểm tra trước khi giao hàng.
Q6.chiều rộng tiêu chuẩn của bạn là bao nhiêu?
A: 520mm và 620mm, chúng tôi chấp nhận tùy chỉnh cho chiều rộng.chúng tôi có thể cắt nó thành bất kỳ kích thước nào mà bạn yêu cầu sau khi thảo luận xong.
Các tính chất điển hình của lá đồng giãn dài ở nhiệt độ cao (đối với ván epoxy & polyimide)
|
Phân loại
|
Đơn vị | Yêu cầu | Phương pháp kiểm tra | |||||||||||
| Chỉ định lá | / | NS | NS | NS | 1 | 2 | 3 | IPC-4562A | ||||||
| Độ dày danh nghĩa | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Trọng lượng khu vực | g / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| Sự tinh khiết | ％ | ≥99,8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Hồ sơ lá | Mặt sáng bóng (Ra) | tôi | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 |
IPC-TM-650 2.3.17 |
|||||
| Mặt mờ (Rz) | ừm | ≤5 | ≤7 | ≤8 | ≤9 | ≤13 | ≤18 | |||||||
| Sức căng |
RT (23 ℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Kéo dài |
RT (23 ℃)
|
％ | ≥4 | ≥4 | ≥4 | ≥5 | ≥5 | ≥5 |
IPC-TM-650 2.3.18 |
|||||
| Chủ thể | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Độ bền vỏ (FR-4) | N / mm | ≥1.0 | ≥1,3 | ≥1,6 | ≥1,6 | ≥2,1 | ≥2,1 |
IPC-TM-650 2.4.8 |
||||||
| Lỗ kim và độ xốp | Con số | Không |
IPC-TM-650 2.1.2 |
|||||||||||
| Chống oxy hóa | RT (23 ℃) | ngày | 180 | / | ||||||||||
| HT (200 ℃) | Phút | 60 | / | |||||||||||
3. Chiều rộng tiêu chuẩn, 1295 (± 1) mm, có thể theo yêu cầu của khách hàng thiết kế riêng.
Chúng tôi kiểm tra độ bền của lớp vỏ bằng lớp chuẩn bị FR-4 (Tg140), vui lòng xác nhận lại bằng pp của bạn.
