LP-SB/R Lá đồng ED điện phân lắng đọng điện phân cấu hình thấp cho đèn LED FCCL FPC COF
Xử lý mặt mờ lá cấu hình thấp ở phía sau / màu đỏ.
Xử lý lá đồng điện phân cấu hình thấp Balck 105um 70um 50um 35um 25um 12um 9um

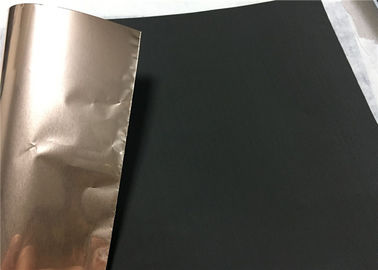

Lá đồng điện phân cấu hình thấp màu đen 105um 70um 50um 35um 25um 12um 9um
Đặc trưng:
1. Giấy bạc được xử lý có màu xám hoặc đỏ
2. Cấu hình cao với đặc tính của LP-SB/R phù hợp với FCCL
3. Cấu trúc hạt của lá đồng dẫn đến tính linh hoạt cao
4. Hiệu suất khắc xuất sắc
5. Cấu hình thấp cho phép tạo mẫu mạch tốt
Ứng dụng:
1. Loại FCCL đúc và cán màng
2. FPC hoa văn siêu mịn
3. Chip on flex (COF) cho đèn LED
Các đặc tính tiêu biểu của lá đồng điện phân LP-SB/R ED (đối với FPC hoặc lớp bên trong của HDI)
|
phân loại
|
Đơn vị | Yêu cầu | Phương pháp kiểm tra | |||||||
| lá chỉ định | / | 1 | h | m | 1 | IPC-4562A | ||||
| Độ dày danh nghĩa | / | 10um | 12um | 1/2 OZ(18um) | 3/4 OZ(25um) | 1 OZ(35um) | IPC-4562A | |||
| trọng lượng khu vực | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| độ tinh khiết | ％ | ≥99,8 |
IPC-TM-650 2.3.15 |
|||||||
| hồ sơ lá | Mặt sáng bóng (Ra) | tôi | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 | ≤2,5 |
IPC-TM-650 2.3.17 |
||
| Mặt mờ (Rz) | ô | ≤4,0 | ≤4,5 | ≤5,5 | ≤6,0 | ≤8,0 | ||||
| Sức căng | RT(23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| HT(180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| kéo dài | RT(23℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| HT(180℃) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| Sức mạnh của vỏ (FR-4) | N/mm | 0,7 | 0,8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ib/trong | 4 | 4.6 | 5,7 | 6.3 | 6,9 | |||||
| lỗ kim & độ xốp | Con số | KHÔNG |
IPC-TM-650 2.1.2 |
|||||||
| chống oxy hóa | RT(23℃) | 180 ngày | / | |||||||
| HT(200℃) | 60 phút | / | ||||||||
1. Chiều rộng tiêu chuẩn 520mm, chiều rộng tối đa 1295(±1)mm, Có thể theo yêu cầu của khách hàng.
Chúng tôi kiểm tra độ bền của vỏ bằng PI, vui lòng xác nhận lại với trang của bạn.
