Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Độ tinh khiết: | Trên 99,8% | Độ dày: | 3oz ， 105um ， 105micron ， 0.1mm |
|---|---|---|---|
| Sức căng: | ≥ 150 MPa | Sức mạnh bóc: | ≥ 1 N / mm |
| Xử lý bề mặt: | một mặt thô + một mặt đánh bóng | Mối nối: | dưới 2 |
| Ứng dụng: | Lá chắn Cooper | ||
| Điểm nổi bật: | adhesive copper foil,copper shielding tape |
||
Chiều rộng tối đa Điện từ điện từ lá đồng ED điện phân pha sẵn 0,1mm cho các ứng dụng che chắn (Tiêu chuẩn IPC 4562)
| Đặc trưng | 1. lá được xử lý có màu xám hoặc đỏ |
| 2. độ bền cao | |
| 3. khả năng khắc tốt | |
| 4. độ bám dính tuyệt vời để chống ăn mòn |
| 1. bảng nhựa thông | |
| Ứng dụng: | 2. bảng epoxy |
| 3. ứng dụng che chắn |
Các tính chất điển hình của lá đồng tiêu chuẩn cho ván nhựa phenolic và ván epoxy.
|
Phân loại
|
Đơn vị | Yêu cầu | Phương pháp kiểm tra | |||||||||||
| Chỉ định lá | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Độ dày danh nghĩa | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Diện tích | g / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| Sự tinh khiết | ％ | ≥99,8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Hồ sơ lá | Mặt sáng bóng (Ra) | tôi | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 |
IPC-TM-650 2.3.17 |
|||||
| Mặt mờ (Rz) | ừm | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Sức căng |
RT (23 ℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Kéo dài |
RT (23 ℃)
|
％ | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Môn học | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Độ bền vỏ (FR-4) | N / mm | ≥1.0 | ≥1,3 | ≥1,6 | ≥1,6 | ≥2,1 | ≥2,1 |
IPC-TM-650 2.4.8 |
||||||
| Lỗ kim và độ xốp | Con số | Không |
IPC-TM-650 2.1.2 |
|||||||||||
| Chống oxy hóa | RT (23 ℃) | ngày | 180 | / | ||||||||||
| HT (200 ℃) | Phút | 60 | ||||||||||||
1. Chúng tôi kiểm tra độ bền của lớp sơn bằng FR-4 (Tg140), vui lòng xác nhận lại bằng pp của bạn.
2. Chiều rộng tiêu chuẩn, 1295 (± 1) mm, có thể theo yêu cầu của khách hàng thiết kế riêng.

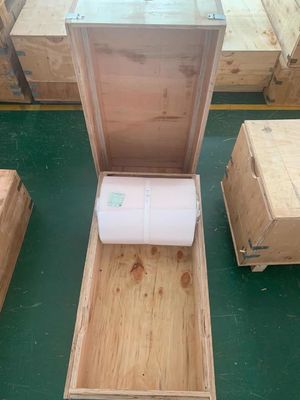

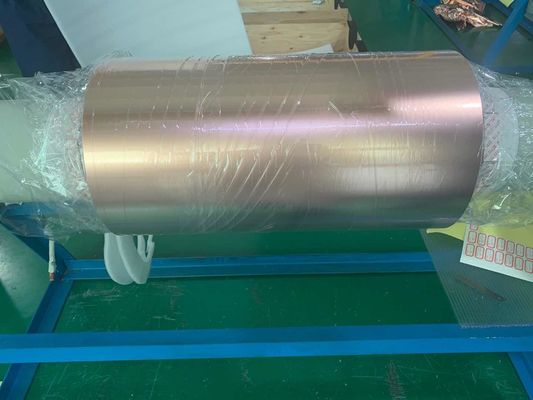

Đóng gói và nhãn hiệu ED Lá đồng che chắn:
