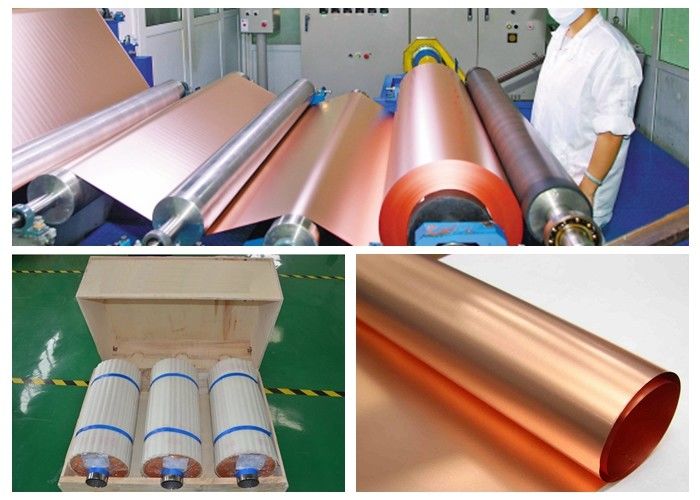

35um Copper Sheet Roll For High Frequency Microwave Circuit IPC 4562 Standard

35um Copper Sheet Roll For High Frequency Microwave Circuit IPC 4562 Standard

  • 35um Copper Sheet Roll For High Frequency Microwave Circuit IPC 4562 Standard
35um Copper Sheet Roll For High Frequency Microwave Circuit IPC 4562 Standard
Thông tin chi tiết sản phẩm:
Place of Origin: china
Hàng hiệu: JIMA
Chứng nhận: SGS, ISO,Reach, RoHS
Model Number: EDCU-HC
Thanh toán:
Minimum Order Quantity: 100kg
Giá bán: negotiation
Packaging Details: wooden carton
Delivery Time: 5-15 days
Payment Terms: T/T, L/C
Supply Ability: 1000 Ton per month
Tiếp xúc
Chi tiết sản phẩm
Sự tinh khiết: 99,95% Màu sắc: đỏ hay đen
Kéo dài: ≥ 1,5% Sức căng: ≥ 160 MPa
Hồ sơ lá: RA≤0.15μm , Rz≤1.7μm Chiều dài mỗi cuộn: 500 - 5000 mét
Điểm nổi bật:

Tấm đồng PCb 35um

,

cuộn đồng tấm 500Meter

,

Lá đồng PCB IPC 4562

Lá đồng ED kéo dài nhiệt độ cao 35 um cho mạch vi sóng tần số cao.



Giới thiệu đặc điểm kỹ thuật.



xử lý một mặt bên lá mỏng cấu hình thấp trong trở lại / màu đỏ.

Độ dày danh nghĩa: 0,035mm.

Chiều rộng: 5-1380mm, Chiều rộng tối đa: 1380mm, chiều rộng tiêu chuẩn: 1290mm.

Chiều dài: 500-5000 M.

ID: 76 mm, 152 mm.

độ tinh khiết: 99,9%.

Tiêu chuẩn chất lượng: IPC 4562.





Sự miêu tả.



1. lá được xử lý có màu xám hoặc đỏ.

2. Độ bền bóc vỏ cao.

3. Khả năng khắc tốt.

4. Độ bám dính tuyệt vời để chống ăn mòn.

5. Chống nứt lá bằng độ giãn dài cao ở nhiệt độ cao.

6. Sản phẩm và quy trình thân thiện với môi trường.



Lá đồng HTE với cao lá đồng kéo dài ở nhiệt độ cao

Độ dày ừm 9 12 18 25 35 70

IPC 4562

4.6.3.1



Trọng lượng khu vực g / m² 80 ± 1 107 ± 3 153 ± 215 ± 5 285 ± 5 585 ± 8

IPC 4562

4.6.3.2

Sự thô ráp (RA) μm 0,2-0,4 0,2-0,4 0,2-0,4 0,2-0,4 0,2-0,4 0,2-0,4

IPC 4562

4.6.9

(RZ) μm <6.0 <6,5 <8.0 <9.0 ≤10.0 <15



Đồng ≧

% 99,8

IPC 4562

4.6.3.1



Sức căng trạng thái bình thường Mpa > 300 > 300 > 300 > 300 > 300 > 280

IPC 4562

4.6.4

trạng thái bình tĩnh (180 ℃) Mpa > 15.0 > 18.0 > 18.0 > 18.0 > 18.0 > 18.0
Độ giãn dàiI trạng thái bình thường % > 3.0 > 3.0 > 5.0 > 6.0 > 10.0 > 10.0

IPC 4562

3.5.3

trạng thái bình tĩnh (180 ℃) % > 2.0 > 2,5 > 2,5 > 3.0 > 5.0 > 5.0
Sức mạnh vỏ N / mm > 1,0 > 1,05 > 1,35 > 1,70 > 1,8 > 2.0

IPC 4562

4.6.7

Khả năng chống oxy hóa ở nhiệt độ cao (200 ℃,

40 phút)

Không thay đổi màu sắc Tiêu chuẩn
Khả năng hòa tan Tốt Tiêu chuẩn
Khả năng hòa tan Tốt

IPC 4562

4.6.12

Chiều rộng tiêu chuẩn, 1295 (± 1) mm, có thể tùy theo yêu cầu của khách hàng.

Chúng tôi kiểm tra độ bền của lớp vỏ bằng sơn phủ FR-4 (Tg140), vui lòng xác nhận lại bằng pp của bạn.





Csự hóa lỏng.



(HD-E) -độ dẻo cao lá đồng đã được cố định bằng điện.

(HTE-E) -độ giãn dài nhiệt độ cao lá đồng đã được cố định bằng điện.

(LP-E) - cấu hình thấp lá đồng đã được tẩm điện.

(VLP-E) - lá đồng được chế tạo bằng điện có cấu hình rất thấp.



Lá đồng HTE Đơn xin:

1. Bảng polyimide.

2. Ván epoxy.

3. PCB và ăng-ten PCB.



Câu hỏi thường gặp:



Q1.chiều rộng tiêu chuẩn của bạn là bao nhiêu?

A: 1380/1290 mm, chúng tôi chấp nhận tùy chỉnh chiều rộng.chúng tôi có thể cắt nó thành bất kỳ kích thước nào mà bạn yêu cầu sau khi thảo luận xong.



Quý 2.Chiều dài mỗi cuộn?

A: 500-5000meter



Q3.Đường kính trong là gì?

A: 76/52 / tùy chỉnh



Q4.Là gói phù hợp để xuất khẩu?

A: Có, nó phù hợp để xuất khẩu.
